- 對噴漆等行業廢氣大風量、低濃度、含多種有機成分的廢氣處理設備
- 發布日期:2022年05月10日 點擊次數:11 所屬分類:行業資訊
對噴漆等行業廢氣大風量、低濃度、含多種有機成分的廢氣處理設備。

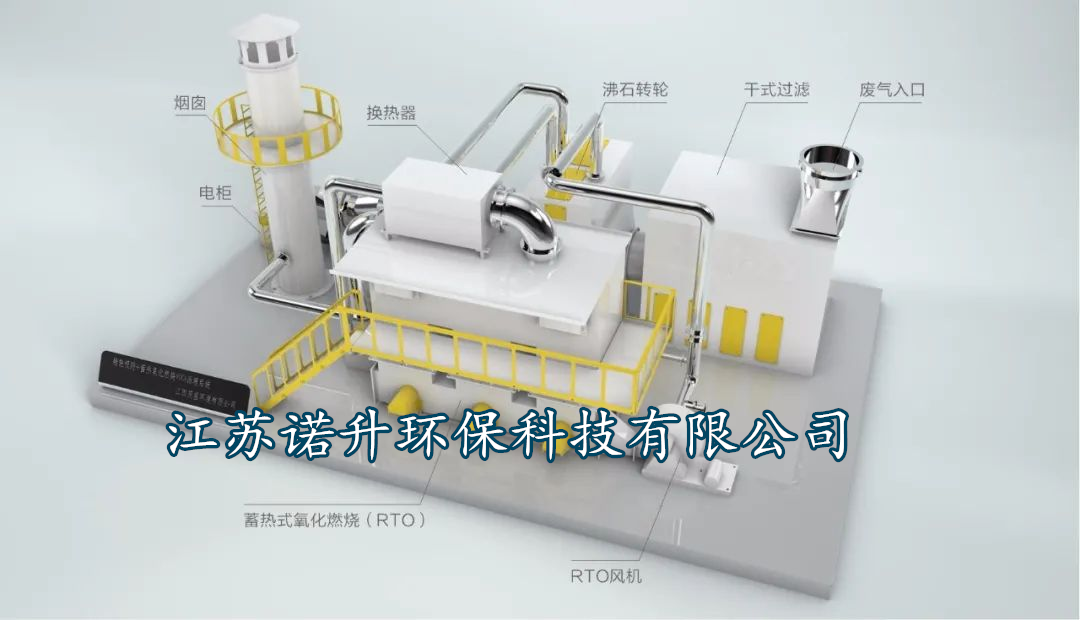

沸石轉輪吸附+蓄熱式氧化燃燒(RTO)處理工藝主要由沸石轉輪濃縮(吸附區域、脫附區域、冷卻區域)、脫附系統、蓄熱式燃燒系統(RTO爐體、陶瓷蓄熱體、燃燒系統等)及PLC控制系統等部分組成。
吸附濃縮:含有VOCs的廢氣由主工藝風機吸入前處理過濾器,由前處理過濾器濾除雜質后的廢氣進入沸石轉輪,被沸石轉輪吸附處理后的氣體達標排入大氣中。
脫附燃燒:利用RTO燃燒爐產生的熱量進行熱脫附工藝,清潔空氣由脫附風機進入,經換熱器進入沸石轉輪,熱空氣將沸石加熱,吸附在沸石中的VOCs被脫附出來進入RTO燃燒爐,從燃燒爐中排出的高溫達標氣體通過換熱器實現廢熱利用, *終排放至大氣中。
預處理系統:首先通過初、中、高三級過濾法,去除廢氣中的細小顆粒,使有機廢氣滿足沸石轉輪吸附的潔凈度要求,再通過升溫降溫的方法,使有機廢氣滿足沸石轉輪吸附的溫濕度要求。
沸石轉輪吸附系統:沸石可捕捉到濃度非常低VOCs分子,通過風機的作用,將經過預處理的有機廢氣通過沸石轉輪的吸附區,有機分子被沸石轉輪特有的吸附孔捕捉,吸附達標的氣體直接排入煙囪。
脫附系統:經過一段時間吸附后,沸石轉輪吸附區會吸附飽和,此時,用小股熱(200-230℃)吹掃沸石轉輪的脫附區,將有機物從沸石脫附出來后通過風機送入焚燒爐,使沸石再生,如此循環。
燃燒系統:從沸石分子篩中脫附出的VOCs氣體,通過風機送入rto燃燒系統進行氧化燃燒,把有機廢氣完全氧化成水和二氧化碳。
沸石轉輪冷卻系統
由于沸石經過熱吹風掃脫附后,溫度變高從而無法吸附有機物,此時需要對沸石進行冷卻降溫,使其降到常溫,保證其吸附效率。
綜合凈化效率高,沸石轉輪吸附效率>90%,RTO凈化效率≥99%,保證廢氣連續穩定達標排放。
轉輪脫附采用RTO爐體取熱實現脫附,溫度可達到200℃以上,確保高沸點廢氣組分完全脫附處理。
專業化定制陶瓷蓄熱體能夠提供熱能回收,壓降小、熱阻小、導熱性能好,減少了風機電力需求。
熱回收利用率高(≥95%),燃燒產生多余熱量可預熱廢氣及回用生產線,大幅減少企業整體生產成本。
